建筑隔声

作者:数字蓝图建筑科技(深圳)有限公司 发布日期:2021-09-08 15:12:14 浏览:1412

随着现代科学技术的飞速发展和社会物质生活水平的不断提高, 噪声污染已经成为世界性难题;我国住宅产量很大, 但大量存在建筑构返简单. 门窗气密性不高. 设备管道处理不妥, 我国的住宅声环境质量离标准的规定尚有一定距离, 对楼板上小孩跑动、 走动、 走路和击打等结构传声, 因楼板构造简单, 结构楼板不做处理或按照传统铺面砖法, 楼板打击声很难满足标准的要求, 容易造成上下层的噪音干扰;

其中, 由于建筑的楼板地面隔绝地面隔绝固体撞击声太差而引起的纠纷大量发生, 尤为影响邻里和谐的健康生活, 楼层间的撞击声隔声问题成为一个急待解决的问题, 结合住宅项目的建设目标, 采用保温隔声砂浆或者隔音垫可达到楼板的保温和隔声的双重功能,施工陷单, 绿色环保, 成本较低, 保温和隔声效果显著。



隔声材料



建筑隔声包括两方面: 一是隔离由空气传播来的噪声, 如邻室的谈笑声、 电视机声, 交通运输声, 要采用隔声构件以阻挡衰减噪声;另一方面是隔离由建筑结构传播的振动能量而辐射出来的噪声, 如机电设备, 地面或地下车俩以及打桩, 楼板上走动等的撞击嗓声,需要在建筑构件的接合部位采取隔振措施。

01

SIM-3保温隔声砂浆


为了实现保温和隔音的双重功能需要,就需要进行楼板构造施工研究,实现楼板的预期功能需要;通过比较,采用配制保温隔声砂浆的做法来满足楼板节能和隔音的功能。

根据隔绝结构传声的机理和方法, 在楼地面上铺设弹性材料或采用楼板, 可以降低撞击声的传递,改善楼板的撞击声。

因而理论上可以在楼面所使用的砂浆中加入某些柔性材料或多孔材料, 可以使得楼面砂浆具有减少振动传播的能力, 来实现隔绝结构的传声的影响。

02

保温隔声砂浆和施工技术



1.保温隔声砂浆的施工过程

混凝土基层(原浆抹光)清理找补——>踢脚线图处理——>铺设保温隔声砂浆——>刷水泥浆——>铺设水泥砂浆面层——>养护




2.保温隔声砂浆施工要点

1 )基层处理

铺设垫层之前要将基层上杂物清理干净, 如有突出基层的钢筋, 杂物或混凝土毛刺等尖锐物, 应割掉打磨与基层持平, 并刷水泥浆(加界面剂)增强结合.

2)铺设保温隔声砂浆层

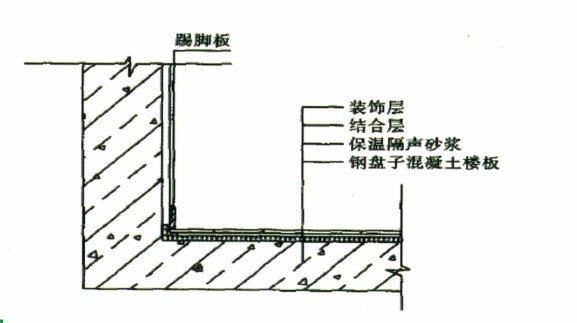

将保温隔声砂浆按普通砂浆找平层的施工方式铺设在处理过的楼板基层上, "抹灰“ 厚度可控引为10--20mm 为防止产生声桥, 墙角处抹灰层应返上墙壁约 5mm, 其厚度由10mm逐渐减薄至0mm· 然后用0 9mm筛子筛撒水泥干粉干 “保温隔声浆” 抹灰层之上,井用抹灰刀将其抹光, 形成约2mm厚的水泥净砂浆, 以便和上部装饰层结合。

3)铺设普通砂浆面层及养护

在保温隔声砂浆上的水泥净浆层硬化后再铺设25-30mm厚普通砂浆保护层兼找平层,按常规工艺养护,该普通砂浆保护层所用水泥砂浆的抗压强度不宜低于20MPa,养护结束后,铲去墙角处露出砂桨保护层的黏在墙面上的保温隔声砂浆。

03

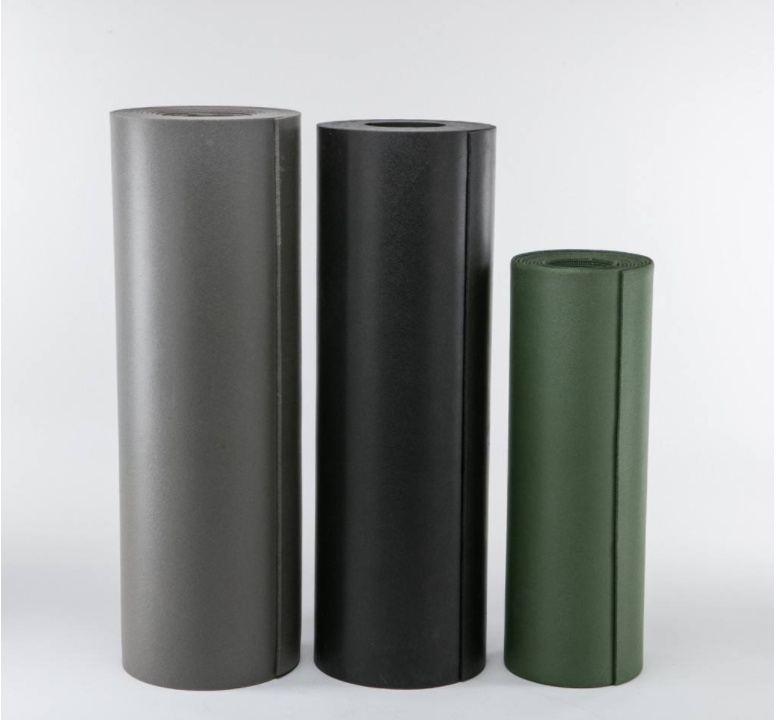

SIC-5隔声垫

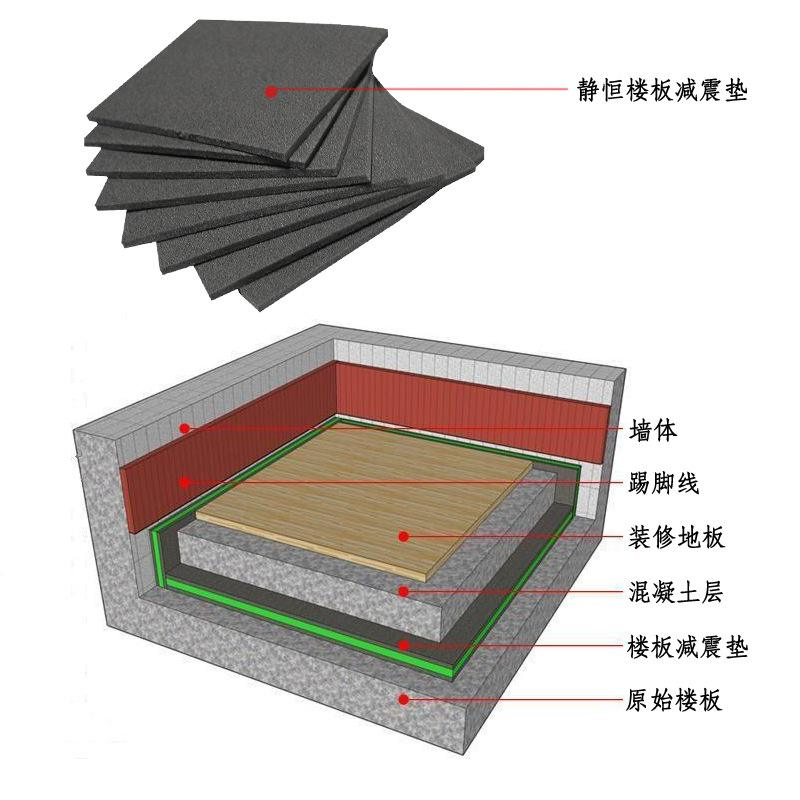

采用传播途径的方法控制楼板隔声效果, 通过在现浇楼面上铺设一道具有独特弹性闭孔结构的隔声垫层, 并设置相应的高抗压强度挤塑板保护层, 现浇混凝土面层及装修层, 与钢筋混凝土结构层共同形成复合隔声楼面, 降低楼板撞击声传播。


1.施工技术

1.1工艺流程施工准备

混凝土基层(原浆收光面)清理、 找补——>墙体四周弹水平控制线——>隔声垫下料、 铺设——>铺设PE膜(塑料薄膜)——>挤塑板下料、铺设——>绑扎钢筋网片或冷拔丝——>冲筋贴灰饼——>浇筑细石混凝土——>养护——>验收——>精装饰面层。


2.施工要点

2.1基层要求

现浇结构板表面应原浆抹平压光,铺设前基层应干燥、平整光洁.凸出基层混凝土面有毛刺以及混凝土表面存在高低差时应在阳角部位将混凝土尖锐物用打磨机磨光,便于隔声垫在此处平缓铺设。

2.2测量放线

房间四周墙面上弹出楼面向上500mm的建筑标高控制线;计算出隔声垫向墙面上翻的高度,在墙面上弹出隔声垫上翻的控制线。

2.3铺设隔声垫

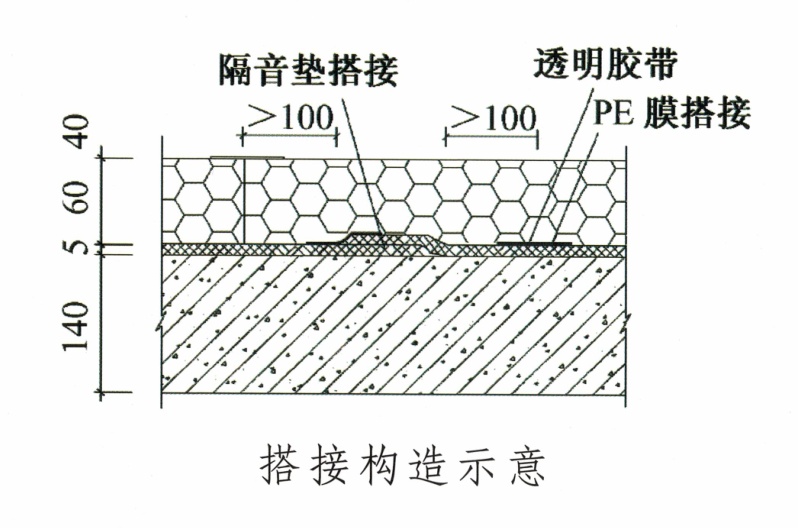

1)铺设之前应根锯房间的具体尺寸和隔声垫的声垫要求下料, 将整卷隔声垫展开依次铺设,铺设的隔声垫之间搭接10mm. 井用60mm 宽透明胶带纸封闭粘贴固定,以防止隔声垫施工期间因用力不均匀材料发生移位.也防止不同分层之间施工操作发生蠕动. 搭接构造如上图所示。

2)铺设时在地面与墙面结合的转角处. 应根据楼面精装饰层的设计厚度留出足够的隔声垫端头长度. 留出长度宜超出楼面精装饰完成面20mm以上, 以保证楼面精装饰时隔声垫边缘被压在踢脚线中间部位, 以防止形成声桥。墙角预留出的隔声垫端头应预防破坏采用双面胶带固定。

3)当地面上遇到竖向管道, 隔声垫应包裹管道四周, 高度同卷向墙面高度在根部的交接部位, 应通过合理的切割, 便隔声垫能够顺利的铺贴, 多余的部分要切掉,而不足的要填补, 竖向管道根部隔声垫搭接位置一般留在距管道根部20mm处。


2.4铺设聚氨商(PE)薄膜

1)铺设两条PE膜之间衔接不少于100mm, 且搭接处应错开隔声垫层搭接处100mm以上,搭接处用宽60mm透明胶带封闭贴好, 以确保在浇筑混凝土时防止水泥流入隔声垫层内, 从而形成声桥。为避免浇筑混凝土时水泥票流入隔声垫层内形成声桥铺设PE膜时同时应注意避免人为破坏PE膜。

2)在隔声垫截断处(如墙角处), 塑料薄膜应长出隔声垫边缘100mm并用透明胶带固定。

2.5铺设挤塑板

1)挤塑板下料时,用直尺靠在切割位置.用美工刀划出10mm深缝,用力扳动即可。切割应准确,保证误差在±21mm

2)采用行缝铺设两块板之间采用拼接要注意板缝间的位置必须相互错开不少于500mmp。铺设时要保证拼缝平整, 接缝严密, 拼缝误差控制在2mm以内, 然后用60mm宽透明胶带粘贴封闭,以免浇筑混凝土时水泥浆流入下层内,

3)反梁楼面存在高低差, 应采用不同厚度挤塑板进行填充调节, 局部厚版处可采用隔声垫加PE膜(单层或多层)取消挤塑板保护层。


2.6绑扎冷拔丝

1)冷拔丝表面应清洁,无损伤, 油溃, 漆污和铁绣等应在使用前清除干净。

2)绑扎时要间距均匀交叉点应采用满扎绑扎, 冷拔丝下面垫整块 , 其间距≤50mm, 其高度以确保钢筋网片或冷拔丝在混凝土中上部为宜。

3)绑扎时在分格缝处将冷拔丝断开,冷拔丝绑扎应注意铁丝头、扎丝头向上,避免铁丝头刺破PE膜和隔声垫,以免形成声桥,降低隔声效果。

2.7冲筋贴灰饼

测量放线突出分格线和标高控制点根据房间墙面四周弹出的楼面向上50mm的建筑标高控制线,在挤塑板(PE膜)上做出灰饼(间距s1500mm), 用于控制混凝土面层的标高和平整变灰饼均采用同强度等级及同配合比的细石混凝土制作.

2.8浇筑细石混凝土

1)浇筑混凝土时要搭设挑板, 禁止运送混凝土的小推车直接在挤塑板上行走,以免引起挤塑板、PE膜, 隔声垫破坏.

2)混凝土保护架随铺随刮随滚压拍实, 采用30kg滚筒来回交叉滚压3遍。刮平后第1次滚压,以一滚压半滚方法进行纵横方向来回滚压滚至出浆后用铁板第1次压光,以上工作必须在混凝土初凝时间tP2内完成在混凝土初凝前进行第2次滚压收光,以增强混凝土与钢筋之间的握裹力待混凝土终凝前进行第3次压光,闭合混凝土表面裂纹。

3)在浇筑混凝土时,墙面与楼面交接处应注意勿让混凝土进入PE膜和墙体之间,以防止隔声垫受到水泥砂浆污染而降低隔声效果。

2.9 养护

混凝土终及后即可用麻袋覆盖并洒水养护,洒水次数应以确保盖物湿润和混凝土表面潮湿为宜养护15天,不得采用蓄水养护.避免水由节点处渗入隔声层以形成声桥降低隔声效果。

04

隔声砖


1)舒适柔韧行踏感,自然纹理与高分子改性PUF高度融合,光脚触感及舒适柔韧性并存。瓷质“木”芯,升级体验,肃清传统框架铺板的后顾之忧。

2)降低能耗约30%,芯层材料导热性能低,高效保持室温恒定,有效降低能量设备耗能,让健康的家四季皆春。

3)耐压耐磨性强,严谨精密的面层制作流程,耐磨性能强,上下结构高度融合,耐压强度1.5TON以上,经久耐磨。

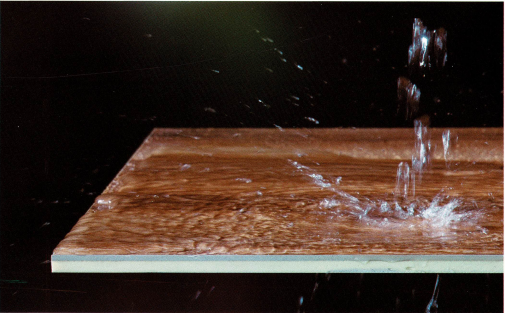

4)100%阻隔水汽,芯层高分子改性PUF有效防水性100%,阻隔“湿害”水分子渗透,保持空间干爽舒适,构筑健康生活。

隔音降噪8-20分贝,蜂巢式闭孔结构,有效隔音降噪,楼板降噪65dB<L’n,Tw<70dB,符合绿建3级标准。
